MTII-12L

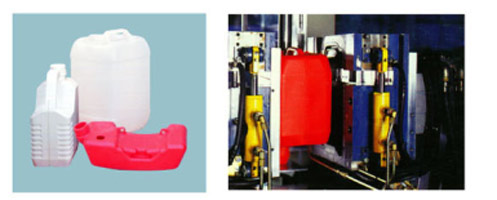

АВТОМАТИЧЕСКАЯ ВЫДУВНАЯ МАШИНА MTII-12L с двумя станциями высокой производительности непрерывного эструзионно-выдувного формования, сконструирована для производства для производства баков, канистр, чайников, цистерн для воды и других емкостей объемом от 500 мл до 12 л из полиэтилена, полипропилена, поливинилхлорида и других материалов. Гидравлика от HYDRECK, электронное PLC цифровое управление от Mitsubishi.  Узел смыкания форм имеет две линейные направляющие, время движения формы меньше на 15 %, чем у моделей ISL. Регулируемая высота головки в зависимости от размера формы. Возможно установка многоканальной формующей головки. Машина среднего класса с высоким уровнем автоматизации и качества продукции.



Технические параметры выдувной машины модели MTII-12L



УЗЕЛ

ЭЛЕМЕНТ

СПЕЦИФИКАЦИЯ

ОПИСАНИЕ



Экструдер

(внешний слой – оригинальный материал)



Диаметр шнека

Φ50 мм

Эффективное смешивание

Соотношение длина/диаметр шнека

25 : 1



Материал шнека и цилиндра



38CrMoALA

Пластикационная способность

45 кг/ч

ПЭНД

Метод экструзии

Двигатель, коробка передач, ременная передача

Инверторный двигатель, прочная поверхность зубьев коробки передач

Мощность привода

11 кВт



Вращение шнека

10—100 об/мин



Зоны нагрева

3

Модуль нагрева от Mitsubishi

Мощность нагрева

3φ2.6 кВт



Вентиляторы

3

Мощность 120 Вт

Охлаждение

Да



Охлаждающая вода для зоны подачи и коробки передач





Экструдер (внутренний слой – переработанный материал)



Диаметр шнека

φ80 мм

Эффективное смешивание

Соотношение длина/диаметр шнека

25 :1



Материал шнека и цилиндра



38CrMoALA

Пластикационная способность

110 кг/ч

ПЭНД

Метод экструзии

Двигатель, коробка передач, ременная передача

Инверторный двигатель, прочная поверхность зубьев коробки передач

Мощность привода

22 кВт



Вращение шнека

10—90 об/мин



Зоны нагрева

3

Модуль нагрева от Mitsubishi

Мощность нагрева

3φ5.4 кВт



Вентиляторы

3

Мощность 120 Вт

Охлаждение

Да



Охлаждающая вода для зоны подачи и коробки передач





Экструдер (слой для полосы просмотра)



Диаметр шнека

Φ30 мм

Эффективное смешивание

Соотношение длина/диаметр шнека

22?1



Материал шнека и цилиндра



38CrMoALA

Пластикационная способность

16 кг/ч

ПЭНД

Метод экструзии

Двигатель, коробка передач, редуктор и привод



Мощность привода

3 кВт



Вращение шнека

10—85 об/мин



Зоны нагрева

2

Модуль нагрева от Mitsubishi

Мощность нагрева

2φ1.2 кВт



Вентиляторы

2

Мощность 120 Вт

Охлаждение

Да



Охлаждающая вода для зоны подачи и коробки передач



Узел смыкания (двойной)

Структура





Большой рычаг и шарнир с большой силой смыкания

Простой цикл

80х2  шт./час



Размеры плиты

530×510 мм

 Ширина*Высота

Расстояние между плитами

240~620 мм



Сила смыкания

110 кН



Диапазон высот формы

240~360 мм



Ход открытия формы

Индукционный переключатель

Различает окончание движения формы вверх и вниз, замедляет ход формы.

Ход смыкания формы

Переключатель хода

Различает окончание открытия/закрытия  формы, замедляет ход закрытия формы.

Тройная экструзионная головка с двойным слоем и полосой просмотра

Структура

Непрерывного типа

Центральная подача

Материал



38CrMoALA , внутренняя зеркальная обработка

Отверстие экструзионной головки

φ25~φ145 мм



Размер центральной части

160 мм



Метод нагревания



Нагревательный элемент из нержавеющей стали

Зоны нагрева

9



Раздув воздухом

Есть



Регулировка толщины

Есть

MOOG 30-точечная

Метод регулировки толщины

Внешняя оправка



Регулировка

±2mm



Верхний узел раздува





Использует верхний раздув, может быть оснащен сигнальной головкой.



Система управления

Температура

Модуль

Mitsubishi

Программная часть

Тайвань

Программируемый логический контроль с тревожной сигнализацией и программируемым логическим устройством.

Защита от перегрузки



Электронная защита в соответствии со спецификацией изделия, для предотвращения повреждений при перегрузке электропитания.

Программная часть

Mitsubishi

Программа движения составлена на обычном языке и может изменяться по требованию.



Рабочий экран

Экран интерфейса человек-машина

Одноцветный экран интерфейса HITECH, Тайвань

Установка синхронизации

Сенсорный экран

Устанавливает давление и синхронизацию для контроля давления.

Гидравлика

Мощность двигателя

11 кВт



Марка

HITEK, Тайвань



Управление

Пропорциональное



Максимальное рабочее давление

140 кг/см2



Пневматика

Направление



AIRTEC, Тайвань

Управление давлением



Отдельные регулировки для высокого и низкого давления.

Максимальное давление

8 кг/см, 1.0 м3/мин



Дополнительная информация



Способ смазки



Масляный насос для ручной смазки

Охлаждение формы



Отдельные источники воды для охлаждения, используется 4 входа/выхода (одна сторона)

Охлаждение  коробки передач, бункера, экструзионной головки





Отдельные схемы для охлаждающей воды.



Габаритные размеры

Длина*Ширина*Высота



4100*2900*3100 мм

Вес

10.8 т
